Dưới đây là giới thiệu các giải pháp ứng dụng cáp phát xạ hay cáp bức xạ (Coaxial Antennas) hãng Draka trong hệ thống thông tin vô tuyến như liên lạc bộ đàm, di động, hệ thống sóng FM đặc biệt phù hợp cho môi trường phức tạp như hầm ngầm, tòa nhà cao tầng, nhà máy công nghiệp và các khu vực có tín hiệu khó tiếp cận:
Trong các môi trường như hầm mỏ, đường hầm giao thông, nhà máy hóa chất, hoặc các tòa nhà có kết cấu phức tạp, việc duy trì tín hiệu bộ đàm ổn định là một thách thức lớn. Cáp phát xạ Draka (Radiating Cable) là giải pháp lý tưởng để xây dựng hệ thống phủ sóng bộ đàm chuyên dụng, đảm bảo liên lạc rõ ràng, liên tục và an toàn.
Cáp phát xạ là loại cáp đồng trục đặc biệt, có cấu trúc khe hở định kỳ trên lớp dẫn ngoài, cho phép tín hiệu RF “rò rỉ” ra ngoài và được thu lại bởi thiết bị bộ đàm. Khác với ăng-ten truyền thống, cáp phát xạ hay bức xạ LCX hoạt động như một “ăng-ten tuyến tính”, lý tưởng cho các khu vực dài, hẹp hoặc có vật cản.
Cáp phát xạ Draka là giải pháp chiến lược cho các hệ thống liên lạc bộ đàm trong môi trường khó khăn. Với độ tin cậy cao, khả năng chống cháy và hiệu suất vượt trội, Draka giúp doanh nghiệp duy trì kết nối an toàn – mọi lúc, mọi nơi.
Nếu bạn cần tôi hỗ trợ thêm về sơ đồ triển khai, bảng cấu hình hệ thống hoặc tài liệu kỹ thuật cho khách hàng, tôi có thể giúp bạn xây dựng ngay. Bạn muốn tiếp tục theo hướng nào?
Dưới đây là sơ đồ triển khai hệ thống sử dụng cáp phát xạ LCX Draka trong giải pháp phủ sóng bộ đàm, Di động, sóng FM kèm theo bảng cấu hình hệ thống và mô tả tài liệu kỹ thuật để quý khách hàng tham khảo tư vấn:
[Trạm lặp RF / Bộ phát tín hiệu Motorola solutions/...]
│
├── Bộ chia tín hiệu (Splitter)
│
├── Bộ suy hao / điều phối công suất (Attenuator / Coupler)
│
├── Cáp đồng trục truyền dẫn (Feeder Cable)
│
└── Cáp phát xạ Draka (Radiating Cable)
├── Treo dọc theo đường hầm / hành lang / tầng hầm
├── Gắn cố định bằng kẹp chuyên dụng
└── Phủ sóng liên tục cho thiết bị bộ đàm di động
Cáp phát xạ hoạt động như một “ăng-ten tuyến tính”, phát tín hiệu RF đều dọc theo chiều dài cáp, giúp thiết bị bộ đàm thu sóng ổn định trong môi trường kín.
| Thành phần | Mô tả kỹ thuật | Mã sản phẩm tiêu biểu |
|---|---|---|
| Bộ phát / Repeater | DMR / TETRA / Analog | Motorola SLR8000 |
| Bộ chia tín hiệu | 2/3/4/6 ports, tần số 400–470 MHz | RF Industries RFD-xxx |
| Bộ suy hao / Coupler | 3–10 dB, điều phối công suất | Bird 4305A |
| Cáp truyền dẫn | Low Loss Coaxial Cable, 1/2" hoặc 7/8" | Draka RF1X / RF2X |
| Cáp phát xạ Draka | Radiating Cable 1/2", 7/8", 1-5/8" | Draka RFXT / RF2XT |
| Kẹp treo cáp | Kẹp thép không gỉ, cách điện | Draka Mounting Kit |
| Thiết bị đầu cuối | Bộ đàm cầm tay / gắn xe / gắn tường | Motorola R7 / DP4801 |
Draka Radiating Cable Datasheet
– Thông số kỹ thuật chi tiết: suy hao, coupling loss, trở kháng, vật liệu vỏ, tiêu chuẩn chống cháy.
– Các dòng sản phẩm: RFXT, RF2XT, RF1X, RF2X, RFXK (có dây treo).
Hướng dẫn lắp đặt cáp phát xạ
– Khoảng cách treo, bán kính uốn, cách nối cáp, xử lý đầu cáp.
– Yêu cầu về tiếp địa và chống nhiễu.
Sơ đồ hệ thống RF
– Thiết kế tuyến tính, phân vùng phủ sóng, tính toán công suất phát.
– Tích hợp với hệ thống báo cháy, PCCC, camera giám sát.
Chứng nhận & tiêu chuẩn
– IEC 60332 (chống cháy), IEC 60754 (không halogen), IEC 61034 (khói thấp).
– Tuân thủ RoHS, REACH, EN50117.
Dưới đây là phần mô tả ngắn gọn và chuyên nghiệp về cáp phát xạ Draka, kèm theo các mã hàng tiêu biểu cho kích thước 7/8 inch và 1/2 inch:

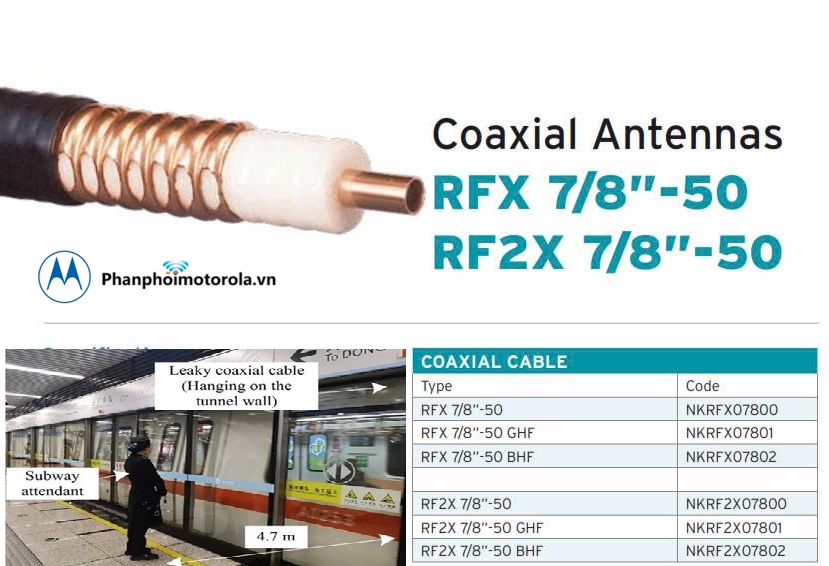

Cáp phát xạ Draka là loại cáp đồng trục đặc biệt được thiết kế để phát sóng RF dọc theo chiều dài cáp, giúp phủ sóng bộ đàm trong các khu vực kín như hầm mỏ, đường hầm, nhà máy, tầng hầm tòa nhà hoặc khu vực có vật cản lớn. Với cấu trúc khe phát xạ định kỳ, cáp hoạt động như một “ăng-ten tuyến tính”, đảm bảo tín hiệu ổn định và liên tục.
Cáp Draka nổi bật với:
| Mã hàng | Mô tả |
|---|---|
| RFXT-12-50 | Cáp phát xạ 1/2", vỏ FRNC, tần số lên đến 6 GHz |
| RFXK-12-50 | Cáp phát xạ 1/2", có dây treo tích hợp, dễ lắp đặt |
| RF1X-12-50 | Cáp truyền dẫn 1/2", dùng kết nối từ bộ phát đến cáp phát xạ |
| Mã hàng | Mô tả |
|---|---|
| RF2XT-78-50 | Cáp phát xạ 7/8", hiệu suất cao, dùng cho hệ thống dài |
| RF2XK-78-50 | Cáp phát xạ 7/8", có dây treo, vỏ chống cháy và chống UV |
| RF2X-78-50 | Cáp truyền dẫn 7/8", dùng cho kết nối feeder chính |
Nếu Qúy khách hàng cần thêm thông tin chi tiết về bảng thông số kỹ thuật chi tiết, khuyến nghị chiều dài tối đa, hoặc phụ kiện đi kèm như đầu nối, kẹp treo, bộ chia tín hiệu… chúng tôi NHÀ PHÂN PHỐI CÁP LCX DRAKA có thể hỗ trợ ngay. Gọi 090 7871 888, 0904 991 381, 0904 535 797.
Nếu quý khách hàng cần báo giá thương mại, bảng giá quy đổi theo số lượng, dự án hoặc tìm nhà cung cấp uy tín tại Việt Nam hãy liên hệ với chúng tôi.
CHÚNG TÔI, NHÀ PHÂN PHỐI CÁP ĐỒNG TRỤC NHÃN HIỆU DRAKA XUẤT XỨ PHẦN LAN.
Địa chỉ Tại Hồ Chí Minh: TT6 Tam Đảo, phường Hưng Hòa, thành phố Hồ Chí Minh
Điện thoại: 0904535797
Địa chỉ tại Hà Nội: 19LK3, Đường Nguyễn Thanh, Thanh Xuân, Hà Nội
Điện thoại: 0907871888
Trang Web: http://radios.vn hoặc http://phanphoimotorola.vn
Dưới đây là bảng thông số kỹ thuật chi tiết cho cáp phát xạ Draka, kèm theo khuyến nghị chiều dài tối đa và danh sách phụ kiện đi kèm như đầu nối, kẹp treo, bộ chia tín hiệu – tất cả đều được tổng hợp để hỗ trợ triển khai hệ thống liên lạc bộ đàm hiệu quả trong môi trường kín và công nghiệp:
| Thông số kỹ thuật | RFXT-12-50 (1/2”) | RF2XT-78-50 (7/8”) |
|---|---|---|
| Đường kính ngoài | ~15.5 mm | ~27.5 mm |
| Trở kháng danh định | 50 Ohm | 50 Ohm |
| Suy hao truyền dẫn @ 400 MHz | ~6.5 dB/100m | ~3.5 dB/100m |
| Coupling loss @ 400 MHz | ~65 dB | ~60 dB |
| Tần số hoạt động | 100 MHz – 6 GHz | 100 MHz – 6 GHz |
| Bán kính uốn tối thiểu | 150 mm | 300 mm |
| Vật liệu vỏ ngoài | FRNC, chống cháy, không halogen | FRNC, chống cháy, không halogen |
| Tiêu chuẩn chống cháy | IEC 60332, IEC 60754, IEC 61034 | IEC 60332, IEC 60754, IEC 61034 |
| Ứng dụng | Chiều dài khuyến nghị |
|---|---|
| Đường hầm / metro | ≤ 500m mỗi tuyến |
| Tầng hầm tòa nhà | ≤ 300m mỗi đoạn |
| Nhà máy công nghiệp | ≤ 400m tùy theo repeater |
| Kho logistics / cảng biển | ≤ 350m |
Lưu ý: Chiều dài tối đa phụ thuộc vào công suất phát, loại repeater, và coupling loss. Có thể dùng bộ khuếch đại hoặc chia vùng để mở rộng.
| Phụ kiện | Mã hàng tiêu biểu | Ghi chú |
|---|---|---|
| Đầu nối N-male cho 1/2” | N-M-RFXT | Dùng cho RFXT-12-50 |
| Đầu nối N-male cho 7/8” | N-M-RF2XT | Dùng cho RF2XT-78-50 |
| Bộ nối cáp (splice kit) | SK-RFXT / SK-RF2XT | Nối cáp giữa các đoạn |
| Đầu bịt cuối cáp | EC-RFXT / EC-RF2XT | Bảo vệ đầu cáp không phát |
| Phụ kiện | Mã hàng tiêu biểu | Ghi chú |
|---|---|---|
| Kẹp treo cáp 1/2” | CLAMP-RFXT | Gắn tường hoặc trần |
| Kẹp treo cáp 7/8” | CLAMP-RF2XT | Chống rung, cách điện |
| Dây treo tích hợp | RFXK / RF2XK | Phiên bản cáp có dây treo |
| Phụ kiện | Mã hàng tiêu biểu | Ghi chú |
|---|---|---|
| Bộ chia 2/3/4 ngõ ra | SPLITTER-400MHz | Phân phối tín hiệu từ repeater |
| Bộ suy hao 3–10 dB | ATTEN-BIRD4305A | Điều chỉnh công suất đầu vào |
| Coupler định hướng | DIR-CPLR-400MHz | Chia tín hiệu theo hướng tuyến |
Nếu anh cần em hỗ trợ thêm bản vẽ kỹ thuật, sơ đồ hệ thống hoặc bảng báo giá phụ kiện theo từng loại cáp, em có thể triển khai ngay. Anh muốn tiếp tục theo hướng nào – kỹ thuật, thương mại hay truyền thông?
